DA-01側插撥碼開關廠家批發價格：0.9~1.1元/個；

DA-01側插撥碼開關參數

額定負荷：切換電流是25mA，24V DC；不切換電流是100mA，24V DC；

絕緣電阻：最小500兆歐姆，at 500V DC；

接觸電阻：初始值50毫歐姆；測試后100毫歐姆；

操作力：200gf；

耐壓：300V DC/min；

壽命：＞3000次；

使用溫度：-20℃~70℃；

儲存溫度：-40℃~85℃；

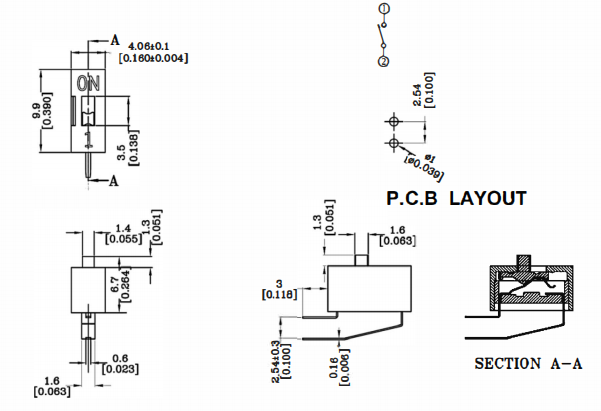

DA-01撥碼開關結構

1、底座：PBT環保工程塑料，黑色；

2、上蓋：PBT環保工程塑料，紅色/藍色/黑色；

3、推鈕：PBT環保工程塑料，白色

4、端子：環保合金銅鍍金

DA-01撥碼開關電器性能

1. 電器壽命：在電壓24VDC與電流25mA之下測試， 可來回?fù)軇?000次。

2. 開關不經常切換額定電流： 100mA, 耐壓SOVDC。

3. 開關經常切換額定電流： 25mA, 耐壓24VDC。

4. 接觸阻抗： 初始值最大50m釭測試后最大值20mQ 。

5. 絕緣阻抗： 最小1OOm Q , SOOVDC。

6. 耐壓強度： 500VAC/1 分鐘。

7. 極際電容： 最大SpF；

8.回路：單極點單選擇；

撥碼開關的常見別稱有：

(1)DIP 開關：最廣泛使用的別稱，“DIP” 即 “Dual In-line Package”（雙列直插封裝），因這類開關普遍采用雙列直插的封裝形式而得名，是行業內的標準稱呼之一。

(2)地址開關：撥碼開關通過二進制編碼原理設置設備地址，在通信和網絡設備中廣泛應用，因此被稱為地址開關。

(3)指撥開關：撥碼開關體積小巧，可通過手指直接撥動操作，因此也被稱為指撥開關。

(4)數碼開關：撥碼開關通過二進制編碼表示數字信息，在數碼設備中用于參數設置，因此被稱為數碼開關。

(5)超頻開關：在計算機硬件領域，撥碼開關常用于調整CPU或內存的超頻參數，因此被稱為超頻開關。

(6)撥拉開關：這一別稱強調了撥碼開關通過撥動操作實現電路通斷的功能特點。

類型與分類

按安裝方式

直插式（DIP）：引腳穿過PCB孔焊接，適用于傳統通孔安裝。

貼片式（SMD）：表面貼裝，適合高密度集成電路設計。

按操作方向

平撥型：水平滑動撥動桿，常見于標準DIP開關。

側撥型：垂直按壓操作，如琴鍵型開關。

旋轉型：通過旋轉撥盤設定參數，如VHF/FM廣播發送器中的壓控振蕩器偏壓調整。

按功能擴展

編碼型：預設編碼規則，支持復雜功能控制（如數據編碼、地址設置）。

自鎖型：切換狀態后自動鎖定，防止意外操作。

撥碼開關焊接和清洗過程

1. 在所有操作過程中， 請確保開關在"off"位置。

2. 波峰焊： 推薦焊溫度在260七， 最多5秒鐘。

3. 手焊： 使用30瓦電烙鐵控制溫度在320飛， 焊接時間約2秒鐘。

4. 清洗： 清洗使用超聲波方式， 能給予更好的效果；使用蒸氣清洗時，

包裝：產品皆以IC管形式包裝，每管約121pcs。
